钴基进口聚晶PCD/CD
钴基进口聚晶PCD/CD
模芯: 日本和美国聚晶模芯
孔径范围: 0.04-35mm
产品详情

进口聚晶模具介绍:

本公司生产的进口聚晶拉丝模是由金刚石微粉在金属催化剂(钴)作用下,采用高压,高温工艺烧结而成。在严格的工艺控制条件下,金刚石微晶颗粒间形成金刚石健结合,从而使其具有与天然金刚石类似的高硬度及高导热性,同时,由于金刚石微粉为不规则排列,使聚晶金刚石表现为各向同性,加工时不必考虑其取向,且具有更好的韧性及耐磨性。进口聚晶的模芯通常采用日本住友和美国康派的进口模芯。



酷勒威聚晶模具的优势:

? 使用寿命长,适合长时间使用生产运行

? 即使是重大磨损,生产的线材也可以保持圆形

? 线材表面质量与您的要求相匹配

? 可提供高精度模具


模具孔径尺寸范围:0.040mm—35.00mm


适用线材:

软线用拉丝模应用线材:金、银、白金、黄铜、磷青铜、铝等。

硬线用拉丝模应用线材:铁线、不锈钢线、镍线、铬线、钼线、钨线、铜包钢线等。


模芯尺寸选择:(如果您希望使用 日本住友,美国康派 的模芯,请告诉我们)

聚晶PCD模芯(模芯无硬质合金环支撑)



聚晶PCD模芯(模芯有硬质合金环支撑)



??茄≡瘢?/p>


模芯孔径
最小??浅叽?/span>
0.5以下25X8

0.5-1.0

25X8
1.0-1.525X10
1.5-2.025X12
2.0-2.525X15
2.5-3.025X15
3.0以上30X15



聚晶模具生产参数推荐:

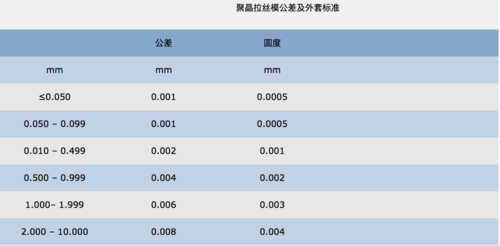

屏幕快照 2019-02-14 上午10.28.36.png

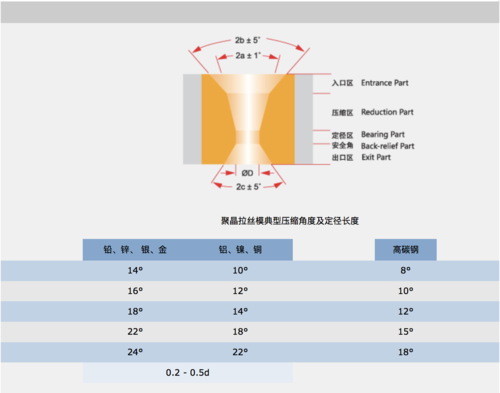

屏幕快照 2019-02-14 上午10.30.25.png


其他外壳尺寸及孔径公差客户可指定,本公司亦可供应

各种线材标准孔形设计如下:(客户亦可自行设计孔形)



线材

硬线用


软线用


部位名称


不锈钢


铜包钢


钨、钼


铜线


铝线


入口80°80°80°80°80°
润滑角35°35°35°35°35°
压缩角14°±2°14°±2°12°±2°16°±2°18°±2°
平行区0.2D~0.5D0.2D~0.6D0.2D~0.8D0.2D~0.5D0.2D~0.5D
减压角25°±5°25°±5°25°±5°25°±5°25°±5°
出口60°60°60°60°60°
